Как оформить таблицы в курсовой работе?

• Как правильно оформить таблицу в курсовой работе
• Как правильно в курсовой работе подписать таблицу и графы в ней
• Как правильно расположить (разместить) таблицу на странице курсовой работы
• Как правильно нумеровать таблицы в курсовой работе
• Как правильно переносить таблицу в курсовой
• Как правильно разделить таблицу в курсовой работе
• Важные мелочи при оформлении таблиц в курсовой работе

Как правильно оформить таблицу в курсовой работе

Вы пишите курсовую работу и вам надо включить таблицу? Но как ее правильно оформить, согласно всем существующим требованиям?

Достаточно часто исследовательские работы невозможно написать без использования в них таблиц, функция которых - наглядно представить различные цифровые показатели, несущие дополнительную значимую информацию о проведенном исследовании при сравнении или анализе. Важно знать, что содержание таблиц должно полностью отражать текст курсовика: не связанные с работой таблицы не допустимы.

Итак, чтобы правильно оформлять, подписывать, переносить и делить таблицы в дипломе, необходимо учитывать следующие стандарты:

1. ГОСТ 7.32 – 2001 «Отчет о научно-исследовательской работе. Структура и правили оформления»,
2. ЕСКД (Единая система конструкторской документации).

Но сначала пролистайте методические рекомендации вашего ВУЗа, где, скорее всего, вы сможете найти не только словесное описание норм оформления таблиц, но и наглядные пример и образец такого оформления, требуемые от вас именно в вашем ВУЗе.

Приведенные далее ответы на типичные вопросы о включении таблиц в текст курсовой помогут вам оформить, подписать, разделить таблицы в работе согласно ГОСТ.

Как правильно в курсовой работе подписать таблицу и графы в ней?

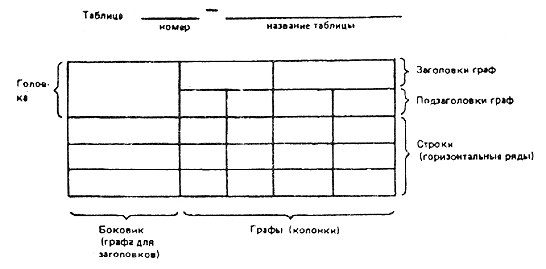

Ответ – общепринятый вид таблицы таков:

Над таблицей, слева, без отступа пишется с прописной буквы само слово «Таблица», далее указывается ее номер и через тире с заглавной буквы название. Например: Таблица 6 – Уровень воды в реке Обь и Обском водохранилище по периодам (без точки в конце названия). Если выбрать нумерацию таблиц в пределах главы, то подпись выглядела бы так: Таблица 2.6 – Уровень воды в реке Обь и Обском водохранилище по периодам. Таблицы в Приложении подписываются так: Таблица Д.6 – Уровень воды в реке Обь и Обском водохранилище по периодам.

Не забываем подписывать заголовки граф и строк (используется прописная первая буква), а также (при наличии) подзаголовки (используется строчная буква – если содержание их и заголовков являются одним предложением, прописная буква – если они содержательно самостоятельны). Дополнительные требования: без точки, в единственном числе, расположение заголовков параллельное строкам или перпендикулярное (в зависимости от размеров таблицы и ее содержания).

Употребление диагональных линий в таблице ГОСТ не допускается. Головка таблицы должна быть обязательно отделена линией от остальной части таблицы. Линии, разделяющие строки внутри таблицы, можно не использовать в том случае, если это не мешает восприятию информации.

Как правильно расположить (разместить) таблицу на странице курсовой работы?

Ответ - располагайте таблицу только после того, как вы о ней упомянули в тексте курсовика. Если таблица достаточно объемная, то ее можно перенести на следующую страницу или в раздел приложений.

Как правильно нумеровать таблицы в курсовой работе: примеры

Ответ -

1 – с использованием сквозной нумерации по порядку арабскими цифрами (например: Таблица 13),

2 – с использованием нумерации в рамках главы (в этом случае используется две цифры: первая - это номер главы, вторая – номер таблицы; цифры разделяются точкой. Например: Таблица 2.13, где 2 – номер главы, 13 – номер таблицы в этой главе).

В Приложении таблицы нумеруются так: Таблица Г.4, где – Г – обозначение приложения, 4 – номер таблицы.

Использование в дипломной работе одной таблицы нумеруется как Таблица 1.

Как правильно переносить таблицу в курсовой?

Ответ - надо быть очень внимательным и выполнить следующий алгоритм:

1. Cлово «Таблица», ее номер и заголовок поместить справа (по ГОСТ), слева (по ЕСКД) перед первой частью таблицы,
2. Над другими частями написать «Продолжение таблицы 2»,
3. Самую нижнюю горизонтальную линию на первой части таблицы не проводить, так как таблица продолжается на другой странице.

Готово!

Как правильно разделить таблицу в курсовой работе?

Ответ - не заниматься самодеятельностью и внимательно прочитать требования ГОСТ:

• если таблица имеет небольшое количество граф, но при этом количество строк выходит за пределы страницы, то стандарт разрешает разделить таблицу и поместить одну ее часть рядом с другой (конечно, в пределах страницы), но обязательно повторить головку. Таким образом, например, таблицу, состоящую из 2 граф, можно разделить по горизонтали на две части и поместить вторую часть рядом так, чтобы получилось четыре графы. 1 и третья, 2 и четвертая графы будут иметь одинаковые заголовки;
• если в таблице количество граф выходит за пределы страницы, то можно таблицу разделить, поместив вторую часть ниже, повторив при этом боковик. Вместо полного названия головки или боковика можно при их повторении использовать соответствующие арабские цифры.

Как оформить ссылку на таблицу в курсовой работе: примеры

Ответ - ГОСТ регулирует оформление подобных ссылок двумя способами:

1. «… в соответствии с таблицей 6» (если в курсовой вы используете нумерацию таблиц сквозную),
2. «… в соответствии с таблицей 2.6» (если в курсовой вы используете нумерацию таблиц в рамках главы).

Часто в круглых скобках указывают номер таблицы, как-то: «Числовые показатели энергопотребления в разных территориальных округах РФ индифферентны (таблица 6)».

При ссылке на таблицу в Приложении указывается обозначение приложения и номер таблицы, например: «…в соответствии с таблицей Г.6».

Важные мелочи при оформлении таблиц в курсовой работе

Стандарты не разрешают использовать в таблицах какие-либо сокращения слов, кроме буквенных обозначений, установленные ГОСТ 2.321 (например: S – площадь), а также кроме обозначений, имеющих соответствующий комментарий в тексте курсовой работы.

Особое внимание надо уделить тем показателям, которые употребляются в таблице. Принято под названием таблицы слева указывать их физическую величину, например: «В миллиметрах» (естественно, без кавычек). При делении таблицы единая величина указывается перед каждой частью справа.

Если в таблице используются показатели с разными величинами, то их указывают в заголовках или подзаголовках соответствующих граф через запятую, например: «Масса детали, кг».

При повторении в графах таблицы одного и того же текста допустима его замена кавычками после первого употребления (при условии, если этот текст состоит из одного слова). Два и более слова заменяют на «то же». Данная норма не распространяется на различные символы, знаки, цифры.

В случае отсутствия каких-либо данных в графах таблицы ставят прочерк.
